隨著客戶對光纖端面清潔效果的不斷提高，新款電動光纖端面清潔器，型號為EDV-838.

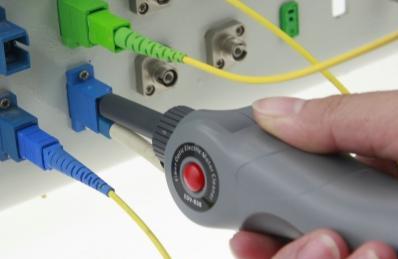

EDV-838光纖端面電動清潔器介紹

1. 彎曲功能

清潔器前端可彎曲旋轉，產生60度或90度彎曲，使清潔器整體長度瞬間縮短5~6cm，可完成9cm狹小空間內光纖端面清潔，在復雜的清潔現場表現出色。

拇指和食指用力按下紅色按鈕不松手；向上或向下輕輕撥動清潔器前端；松開按鈕。

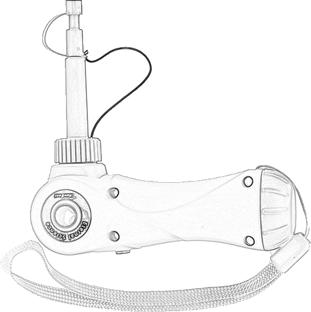

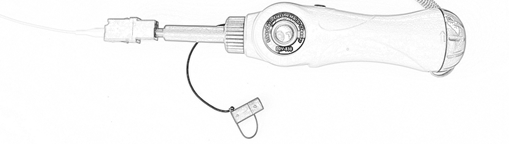

        90度彎曲效果圖                             60度彎曲效果圖

2. MPO功能

本產品除提供1.25/2.5mm兩種規格的導入定位適配器外，又更進一步推出了專用于清潔MPO/MTP接口的定位適配器及耗材，可安裝使用在此款產品上，從而達到一款 產品即可可清潔市面上絕大多數光纖端面的目標。

3. 加長功能

針對一些需要清潔遠端光纖端面的現場場景，我們提供加長型適配器，可完成16cm外的光纖端面清潔，進一步擴展了現場清潔的能力。更多詳情另見加長清潔器說明說書。

EDV-838光纖端面電動清潔器應用（以LC光纖端面為例）

1. 清潔插芯公頭

1) 插入清潔耗材，固定好導入適配器后，取下防塵帽。

2) 將公頭光纖插芯插入適配器內孔，頂緊插芯公頭(以清潔器正常轉動為指標)。

3) 在頂緊的同時，按下開關將清潔器前后抽動3-6次，即可完成清潔。

2. 清潔插芯母頭

1) 插入清潔耗材，固定好導入適配器后，將防塵帽與公頭轉換器一并打開。

2) 將已經安裝好清潔桿和導入轉接頭的清潔器插入相應的法蘭（適配器），并頂緊到位。

3) 在頂緊的同時，按下開關將清潔器前后抽動3-6次，即可完成清潔。

3. 注意事項及說明

1) 清潔前，請先檢查清潔耗材是否脫落或即將脫落（不可用手觸碰），請及時更換清潔耗材，以免對設備或端面造成損傷。

2) 清潔中，按下開關后請與水平于端面方向均勻的推進拔出數次，以改變清潔耗材與接觸端面的壓力大小，進出距離不

超過3mm，時間間隔約1.5秒1次為佳，以達到良好清潔效果。

3) 清潔結束時，請務必先抽出清潔器，再松開控制開關，使清潔器停止轉動，請勿在未退出清潔器時就松開開關，以免

耗材上的污漬對端面造成二次污染或產生的靜電將浮塵又吸回端面，影響清潔效果。

EDV-838光纖端面電動清潔器標準配置

注：如更改包裝，恕不另行通知

專用清潔耗材簡介

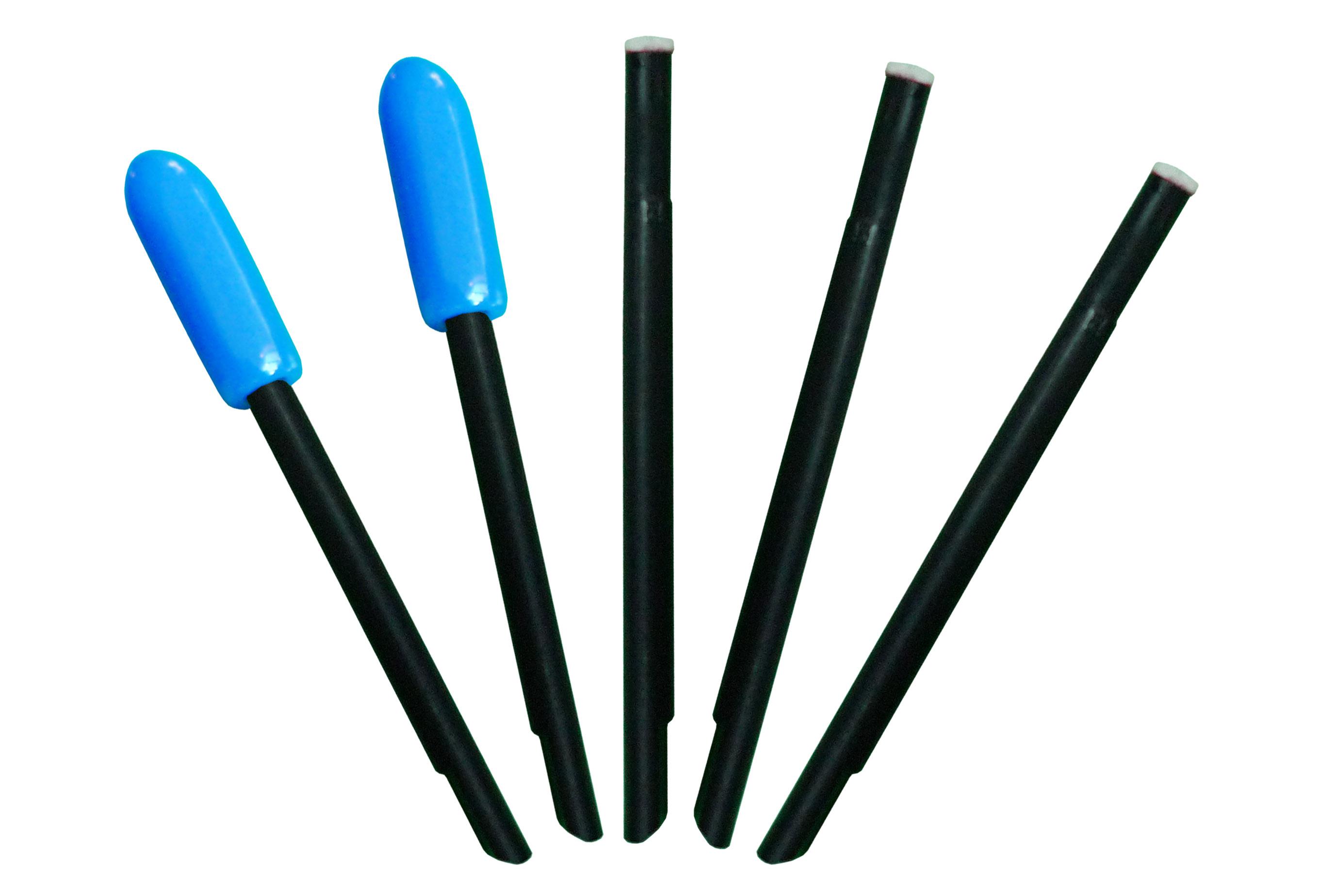

EF250光纖清潔桿耗材前端是特制的軟性進口材料，無需任何液體或溶劑，可直接清潔。它以恒定的壓力頂著光纖端面高速旋轉，連續3～5秒鐘，不會破損、不會掉渣，將端面上的任何污染物緊收在高密度的纖維中，然后帶離端面。連續擦除20個端面，不會造成重復污染，擦除50個端面時性能略有下降。

專用清潔耗材使用注意事項

●在清潔過程中，請保持清潔耗材不能觸碰任何形式的液體，否則會使清潔效果急劇下降，不可恢復。

●請注意清潔桿的保存條件，溫度：零下-零上20度，濕度：30%以內，不使用時密封保存，環境干燥通風。長期沒用時（3個月），需要進行干燥后再使用，否則清潔效果不能保證。

●對劃傷、缺口等損傷類端面清潔無效。

●清潔后建議使用光纖端面顯微鏡檢查清潔效果。
