品牌：黑馬

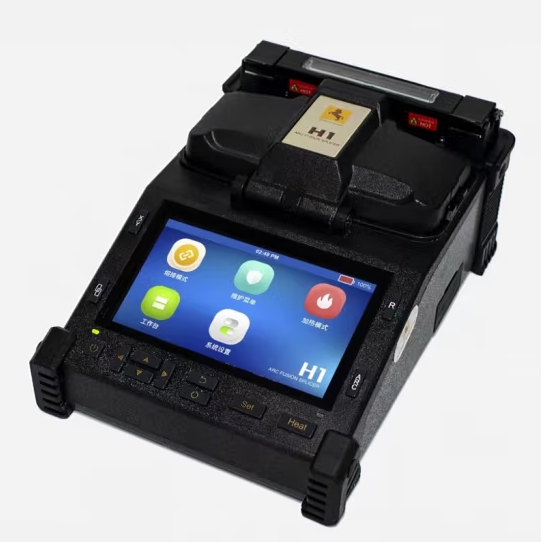

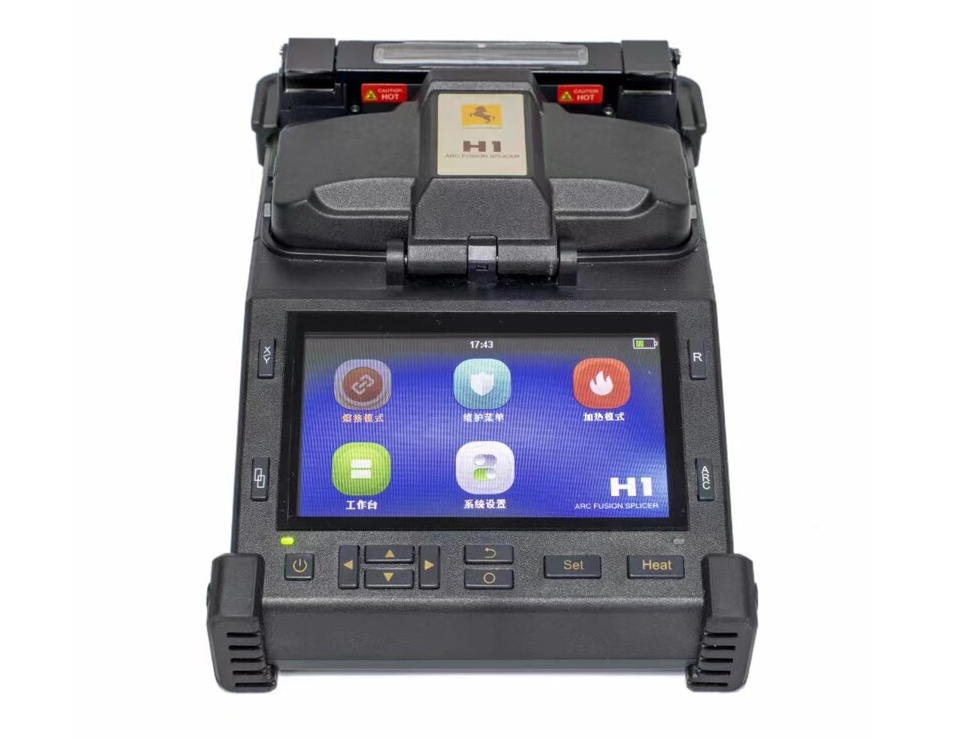

H1黑馬光纖熔接機是一款適用于FTTH工程，光纜線路維護及搶修的光纜熔接機。它采用了4馬達式對芯設計，體積小重量輕，可以在紛繁復雜的施工現場能夠更好地適應周圍的環境，同時高性價比的市場價格定位也降低了您的成本投入。配置的DC-18S光纖切割刀，帶三合一光纖夾具，可以切割裸光纖，跳線，皮線光纜，這樣提高了光纖制備效率，讓熔接更高速，光纖熔接工作更輕松。
H1黑馬光纖熔接機技術參數
|
技術參數 |
|
|
適用光纖類型 |
SM(G.652&G.657)/MM(G.651)/DS(G.653)/NZDS(G.655) |
|
光纖對準方式 |
包層對準（四馬達） |
|
適用芯數類型 |
單芯 |
|
適用光纖直徑 |
0.25mm/0.9mm/2.0mm/2.4mm/3.0mm/lndoorCable (皮纜線) |
|
熔接模式 |
預置多種熔接模式(SM_SM,MM62um,DS_DS,NZ_NZ G657A,G657B,Quick) |
|
典型接續時間 |
標準熔接時間:9s；快速熔接模式:7s |
|
加熱模式 |
內置多種加熱模式（40mm,60mm等熱熔連接器） |
|
加熱時間 |
典型加熱時間：20s;快速加熱時間:15s |
|
典型熔接損耗 |
SM :0.03dB/MM :0.01 dB/DS :0.05dB/NZDS :0.05dB/G,657:0.03dB (根據ITU-T標準用剪斷法測量) |
|
回波損耗 |
?60dB |
|
熔接損耗估計功能 |
有 |
|
光纖放置與切割長度 |
直徑250um-100um涂覆層（10-16mm切割長度） |
|
電極棒壽命 |
放電6000次 |
|
拉力測試 |
1.95 ?2.25N |
|
熔接結果存儲功能 |
10000條熔接記錄，20000條圖像存儲 |
|
開機時間 |
開機僅需6s |
|
電池容量 |
3000mAh |
|
電池熔接和加熱次數 |
典型次數200次（熔接+加熱） |
|
電源供電/外接接口 |
交流電源AC100~240V,直流電源DC12.6V—1.8A；具有Type-C通信接口便于互聯網升級 |
|
觀察與顯示方式 |
雙攝像頭互成90°, 4.3英寸彩色液晶屏顯示 |
|
光纖放大與顯示 |
X/Y單纖顯示放大300倍或X/Y同時貫徹150倍 |
|
操作條件 |
海拔：0?5000m,相對濕度：0?95%,溫度:-20?6CTC,風速：15m/s |
|
存儲條件 |
相對濕度：0~95%,溫度:-40~80℃,電池：-20?3CTC |
|
重量 |
1.13 Kg (含電池) |
|
尺寸 |
196x137x84mm |
|
光纖夾具 |
FH-40多合一夾具 （兼容 0.25mm。9mm20mm,3.0mm,lndoorCable 等多種光纖） |
|
兼容性好 |
光纖夾具及加熱器均有熱熔頭配件，選擇配件可解決熱熔頭熔接 |

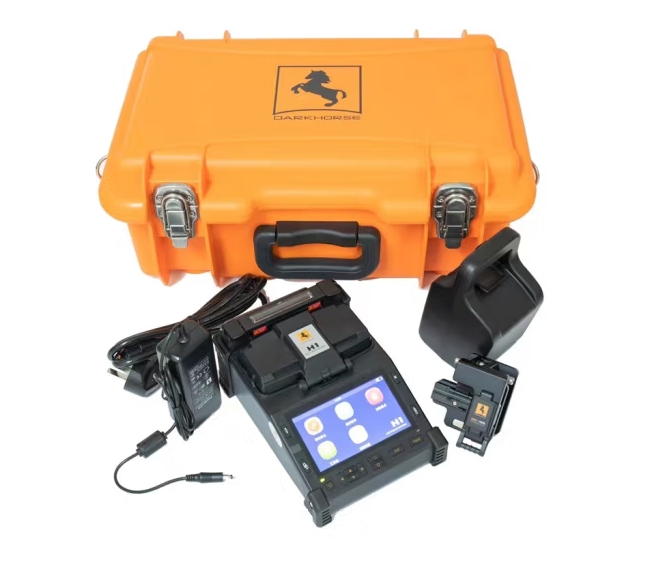

H1黑馬光纖熔接機配置清單：
|
說明 |
型號 |
數量 |
|
熔接機主機（內置電池） |
H1（含3000MAH電池） |
1臺 |
|
光纖切割刀 |
DC-18S |
1把 |
|
交流適配器 |
|
1個 |
|
交流電源線 |
|
1根 |
|
備用電極棒 |
E14-ASM-HM |
1對 |
|
冷卻支架 |
|
1個 |
|
快速操作手冊 |
|
1份 |
|
攜帶箱 |
|
1個 |
|
雙口剝纖鉗 |
CFS-2 |
1把 |
