品牌：黑馬

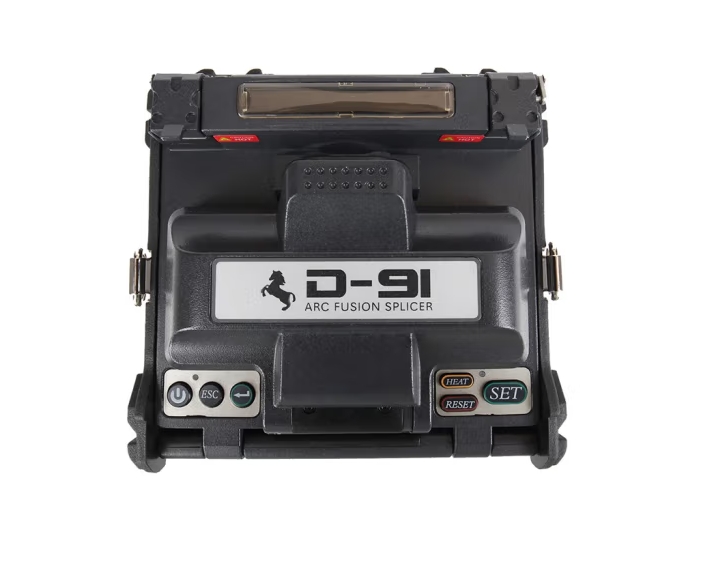

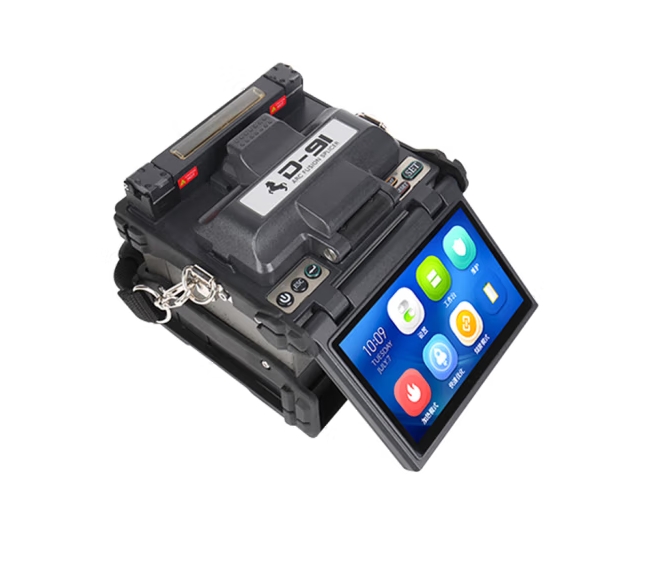

D-91黑馬光纖熔接機簡介
D-91黑馬光纖熔接機采用6000毫安大容量電池，可完成熔接.加熱280次，5.0英寸高清觸屏，7S快速熔接，15S快速加熱設計，8秒開機，六馬達纖芯對準干線光纖熔接機。
D-91黑馬光纖熔接機技術參數：
|
技術參數 |
|
|
適用光纖類型 |
SM(G.652&G.657)/MM(G.651)/DS(G.653)/NZDS(G.655)/CS(G.654) |
|
光纖對準方式 |
纖芯對準 |
|
適用芯數類型 |
單芯 |
|
適用光纖直徑 |
0.25mm / 0.9mm / 2.0mm / 2.4mm / 3.0mm / IndoorCable(皮線光纜） |
|
熔接模式 |
預置多種熔接模式(SM_AUTO, MM-AUTO, DS_AUTO, NZ_AUTO, G657A, G657B, Quick) |
|
典型接續時間 |
7秒 |
|
加熱模式 |
內置多種加熱模式（40mm, 60mm，熱熔頭連接器） |
|
加熱時間 |
典型加熱時間為15秒 |
|
典型熔接損耗 |
SM :0.02dB/MM :0.01 dB/DS :0.04dB/NZDS :0.04dB/CS :0.04dB (根據ITU-T標準用剪斷法測量) |
|
回波損耗 |
?60dB |
|
熔接損耗估計功能 |
有 |
|
光纖放置與切割長度 |
直徑250um-1000um涂覆層（10-16mm切割長度） |
|
電極棒壽命 |
放電6000次 |
|
拉力試驗 |
1.95 ?2.25N |
|
熔接結果存儲功能 |
10000條熔接數據，20000條圖像存儲 |
|
開機時間 |
開機只需8秒 |
|
電池容量 |
6000mAh |
|
電池熔接和加熱次數 |
典型次數為280次（熔接+加熱） |
|
電源供電 |
交流電;就C100?240V,直流電源DC12.6V—1.8A |
|
觀察與顯示方式 |
雙攝像頭個互成90°觀察，5.0英寸彩色觸摸屏 |
|
光纖放大與顯示 |
X/Y單纖顯示（放大300倍）或雙擊放大500倍 |
|
操作條件 |
}O0~5000m, 0~95%相又寸-20~50℃, 15m/s最大風速 |
|
存儲條件 |
0~95%相對;濕度，-40-80℃；電池：-20?30℃長期存儲 |
|
重量 |
1.95kg （含電池） |
|
尺寸 |
137x129x137.5mm |
|
光纖夾具 |
0.25mm、0.9mm、2.0mm、3.0mm, Indoor Cable |
|
兼容性好 |
光纖夾具及加熱器均有熱熔頭熔接配件，選擇配件即可解決熱熔頭熔接 |
D-91黑馬光纖熔接機配置清單：
|
說明 |
型號 |
數量 |
|
熔接機主機（內置電池） |
D-91（含DB-06電池） |
1臺 |
|
光纖切割刀 |
DC-24 |
1把 |
|
交流適配器 |
ABT018126 |
1個 |
|
交流電源線 |
|
1根 |
|
備用電極棒 |
E14-ASM-HM |
1對 |
|
熱熔頭熱縮夾具 |
F26-RSJJ |
1個 |
|
熱縮頭夾具 |
FH-SOC |
1個 |
|
冷卻支架 |
|
1個 |
|
快速操作手冊 |
|
1份 |
|
攜帶箱 |
|
1個 |
|
雙口剝纖鉗 |
CFS-2 |
1把 |
