品牌：中電41所

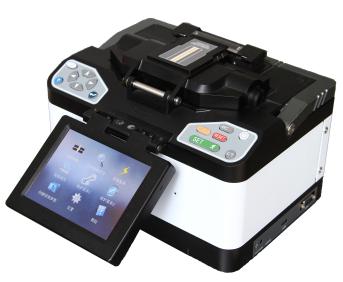

AV6474保偏光纖熔接機簡介
6474保偏光纖熔接機主要用于熊貓型、領結型、橢圓型等保偏光纖的熔接和保護，也可用于普通通信光纖的接續。該產品自動調焦功能使得各種光纖的纖芯清晰可見；微米級平行裝夾與準直機構實現了光纖纖芯對準功能；采用了全新的GUI圖形界面和觸摸屏設計。操作者可通過圖像界面方便、直觀地對機器進行相關設置和了解機器相關信息；大容量可插拔模塊化鋰電池為長時間野外工作提供了可靠保障；快速相關函數主軸對準算法和放電電弧實時補償校準方案，保證產品在整個工作條件范圍都可以實現了保偏光纖低損耗、高消光比熔接。采用了陶瓷V型槽，使得放置光纖方便和準確，且便于清潔。在加熱器內增加探測元件，只有將熱縮管放入加熱器內，才會自動啟動加熱功能，防止誤操作。加熱器底部?jī)?nèi)置微型風扇，可快速冷卻熱縮套管，提高施工效率。
AV6474保偏光纖熔接機產品特點
-
-40dB偏振串?dāng)_（熊貓型光纖）
-
0.1°旋轉對軸
-
自動調焦功能，實現纖芯對準
-
GUI 圖形化界面及觸摸屏設計，操作簡便
-
保偏光纖45秒熔接，25秒熱縮
-
X/Y軸同時顯示，300倍圖像放大
-
新型高性能電極，電極壽命高達3000次
-
USB和VGA端口
-
5.7英寸高分辨率彩色液晶屏顯示
-
大容量可插拔鋰離子電池，熔接和加熱循環200次
-
體積小、重量輕，含電池僅為5.5kg
-
U盤自動軟件升級
-
AV6474保偏光纖熔接機應用6474保偏光纖熔接機是一款便攜式光纖熔接設備，主要用于熊貓型、領結型、橢圓型等保偏光纖的熔接和保護，廣泛應用于光纖陀螺、光纖水聽器、光纖電流互感器等光纖傳感器、激光器的研制與生產過程以及科研院所的研究教學中。
-
AV6474保偏光纖熔接機技術參數
|
適用光纖 |
符合ITU-T G.651～G.655規定的光纖；熊貓型、橢圓型及領結型等保偏光纖 |
|||
|
包層直徑 |
80μm～150μm |
|||
|
熔接損耗（典型值） |
0.03dB（SM）；0.02dB（MM）；0.05dB（DS）；0.07dB（PANDA） |
|||
|
熔接時間 |
≤18s（SM）；≤45s（PANDA） |
|||
|
偏振串?dāng)_ |
≤-40dB（PANDA） |
|||
|
加熱時間 |
≤35s（適用于60mm、40mm和一系列熱縮套管） |
|||
|
圖像顯示 |
高性能5.7英寸液晶屏 |
|||
|
放大倍數 |
300倍/150倍 |
|||
|
儲存結果 |
4000組 |
|||
|
切割長度短 |
8mm |
|||
|
電池容量 |
11.1V，7500mAh，熔接和加熱循環典型值200次 |
|||
|
電池壽命 |
循環充電次數達300～500次，客戶自己可換 |
|||
|
電極壽命 |
典型值3000次，客戶自己可換電極 |
|||
|
施工照明 |
內置高亮度、寬范圍照明燈 |
|||
|
供電方式 |
內置鋰電池和外部直流電源 |
|||
|
工作環境 |
溫度：0℃～50℃；濕度：0～95%RH |
|||
|
重 量 |
5.1kg(無電池)，5.5kg(含電池) |
|||
|
操作界面 |
中文/英文 |
|||
|
外形尺寸(寬×高×深) |
290mm×195mm×198mm（不含把手、顯示器、底部墊腳） |
|||
|
電源大功率 |
≤75W（包括充電） |
|||
|
內置鋰電池 |
工作時間≥6h |
|||
|
充電時間≤3h |
||||
|
外部直流電源 （外部電源適配器） |
輸入 |
AC100～240V，50/60Hz，0～1.5A； |
||
|
輸出 |
DC13～14V，0～4.44A, 電源插頭中心為正極 |
|||
|
接口功能 |
USB |
導出記錄 |
通過U盤可將熔接記錄導出，便于查看 |
|
|
軟件升級 |
通過U盤可將軟件升級至新版本 |
|||
|
VGA |
通過VGA接口和外部監視器聯機，監視器屏幕應能顯示當前熔接機屏幕內容 |
|||
|
自動功能 |
自動熔接 |
可完成兩根光纖的推進、對芯、偏振主軸對準、放電熔接、消光比估計、損耗估計等一系列動作 |
||
|
張力測試 |
張力測試開啟時，熔接完成后將自動進行2N的張力測試。 |
|||
AV6474保偏光纖熔接機配置清單：
|
序號 |
名稱 |
數量 |
|
1 |
AV6474熔接機主機 |
1臺 |
|
2 |
電源適配器件 |
1個 |
|
3 |
用戶手冊 |
1本 |
|
4 |
產品合格證 |
1個 |
|
5 |
光纖切割刀AV33012 |
1臺 |
|
6 |
光纖夾具FH-74-170 |
1對 |
|
7 |
光纖夾具FH-74-250 |
1對 |
|
8 |
光纖夾具FH-74-900 |
1對 |
|
9 |
米勒鉗CFS-2 |
1把 |
|
10 |
備用電極 |
1對 |
|
11 |
冷卻托盤 |
1個 |
|
12 |
豪華攜帶箱 |
1個 |
AV6474保偏光纖熔接機選件：
|
選件編號 |
名稱 |
功能 |
圖片 |
|
6474-001 |
U盤 4G |
用于用戶升級程序 與導出熔接數據 |
|
|
6474-002 |
鋰電池 |
主機供電 |
|
